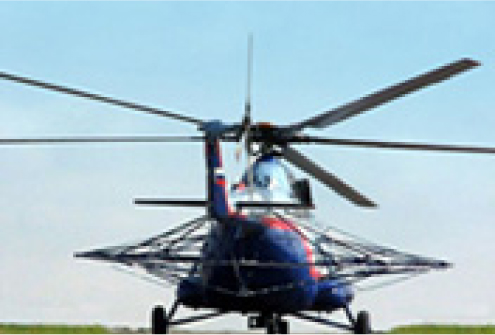

Система низкочастотной индуктивной аэроэлектроразведки EM–4H
Система EM–4H позволяет эффективно и с умеренными затратами решать задачу картирования электрической проводимости
при разведке полезных ископаемых
поиске грунтовых вод
геологическом картировании
детальной разведке рудных тел и минералов
Характеристики системы

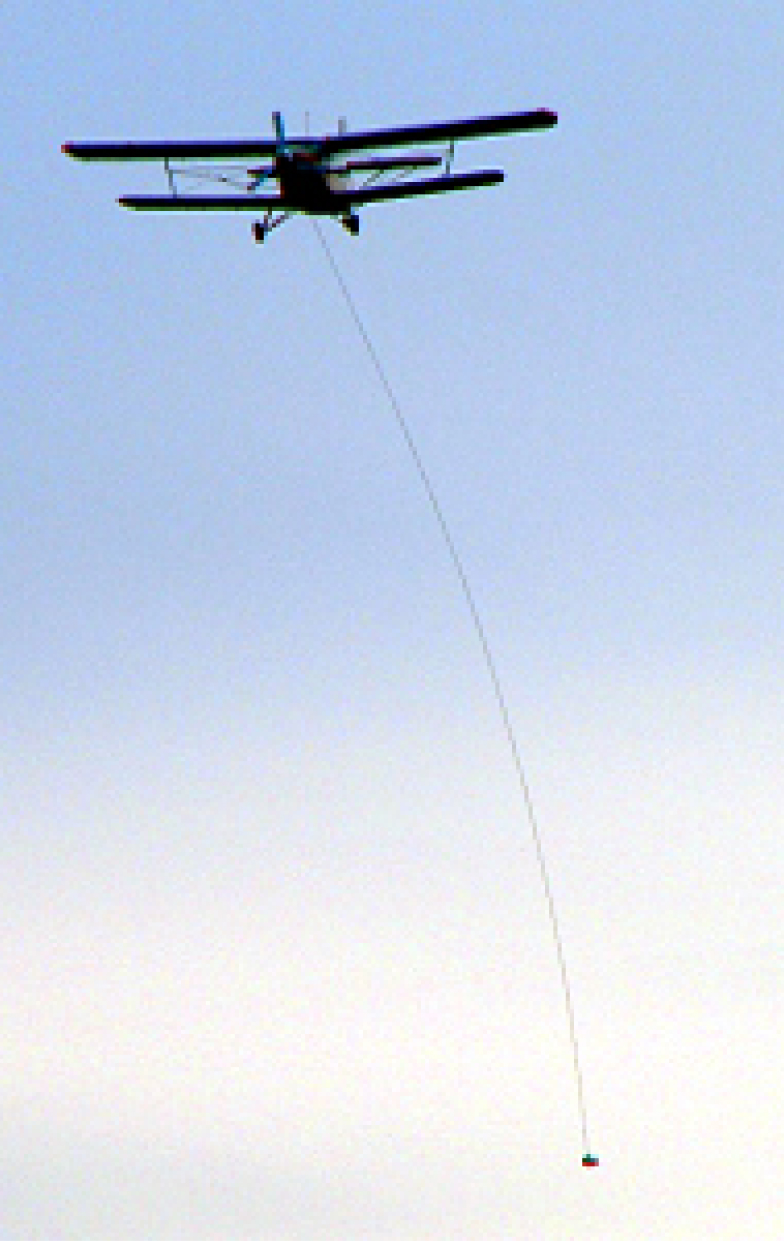

Низкий вес, небольшое энергопотребление и компактные размеры, что позволяет устанавливать систему на любом лёгком самолёте или вертолёте.
Почти все функции EM–4H автоматизированы для упрощения работы с системой. Опыт показывает, что подготовка
специалистов для проведения съёмок занимает не более 10–14 дней.
Бортовая программа, поставляемая с системой EM–4H, включает в себя функции планирования полёта, обеспечивает
оптимальный заход летательного аппарата на маршрут и проводку по нему. Использование этой программы при наличии сигнала GPS даёт
качество проводки и позиционирования, достаточное для съёмок масштаба 1:5000 и точнее.
Средняя производительная скорость съёмки составляет около 100 км/час.
В системе EM–4H реализован уникальный алгоритм определения
взаимного расположения передатчика и приёмника, что делает возможным определение полного отклика, т.е. и синфазной и
квадратурной его компоненты, с погрешностью около 1% при интервале осреднения около 0.5с.
Более чем шестидесятикратная разница между высокой и низкой частотами обеспечивают эффективное проникновение и способность
различать глубинные объекты на различных разрезах высокой или низкой проводимости.
В EM–4H используются современные сигнальные процессоры, специальные алгоритмы для устранения эффектов движения летательного
аппарата и эффективные математические методы цифровой фильтрации, гарантирующие стабильность данных и отсутствие шума.
Практика применения
На данный момент нами выпущено двенадцать систем EM–4H. Они используются компаниями ЗАО «ГНПП Аэрогеофизика», Амакинская ГРЭ («АК Алроса»), Норильский
филиал ВСЕГЕИ. Измерение полного отклика позволяет строить карты и разрезы кажущегося сопротивления существенно большей точности по сравнению
с построенными на основе отношения полуосей эллипса поляризации. Эти карты и разрезы не зависят от высоты, и, как правило, не требуют дополнительной
обработки (фильтрации), благодаря чему качественный материал для дальнейшей интерпретации получается сразу после короткой первичной обработки данных.

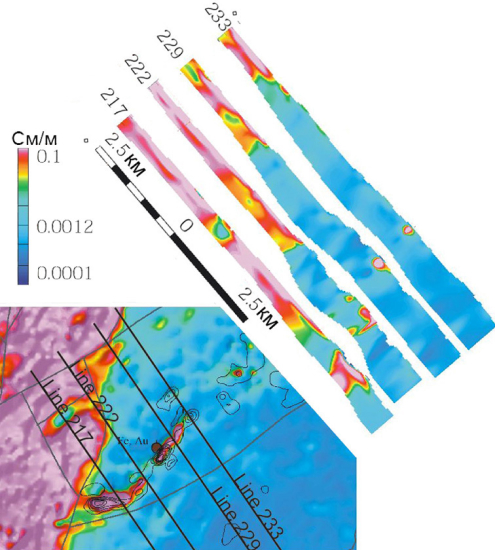

Месторождение Железный Кряж, Читинская область. Приведены карта поля кажущейся электрической проводимости совместно с изолиниями аномального
магнитного поля и основными тектоническими элементами участка (частота — 2080Гц) и разрезы по четырём маршрутам

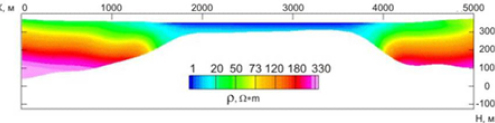

Cоленое озеро Тус, Хакассия.Удельное сопротивление слагающих пород около 100 Ом*м,сопротивление солёной воды порядка 0.1 Ом*м
Технические характеристики
Рабочие частоты (синусоидальный сигнал): 130, 520, 2080, 8320 Гц
Соответствующие дипольные моменты: 20000, 10000, 4000, 2000 A•м2
Требования к электропитанию: 900 Вт (30 A при 27 В)
Интерфейс: RS232, Ethernet (TCP/IP)
