Аэрогеофизическая технология ЭКВАТОР
Комплекс ЭКВАТОР предназначен для выполнения аэрогеофизической съёмки при решении широкого круга геолого-поисковых и картировочных задач и включает в себя:
аэроэлектроразведочную систему, реализующую метод переходных процессов (дополнительно данные могут быть представлены в частотной форме)
аэрогамму-спектрометр (NaI(Tl) 48 л, суммарное энергетическое разрешение по линии 0.662 МэВ 8%)
комплекс программ автоматической обработки аэрогеофизической
ЭКВАТОР на работах в Анголе
Преимущества комплекса
Рекордная производительность
Благодаря конструктивным особенностям системы её буксировка может выполняться в широком диапазоне
скоростей полёта. Вертолёт «Eurocopter AS350-B3» с комплексом ЭКВАТОР развивает среднюю скорость 155 км/ч
и максимальную 200 км/ч. Автоматизация процессов управления позволила выполнять полёты без борт-оператора,
увеличивая длительность вылета. Небольшой вес и хорошая аэродинамика системы позволяют пилоту уверенно
пилотировать комплекс даже в самых сложных горных условиях, продолжительность контрольно-настроечных
операций минимальна, и в совокупности съёмка выполняется с рекордной производительностью — 10 000 погонных
км в месяц.
Высокая чувствительность

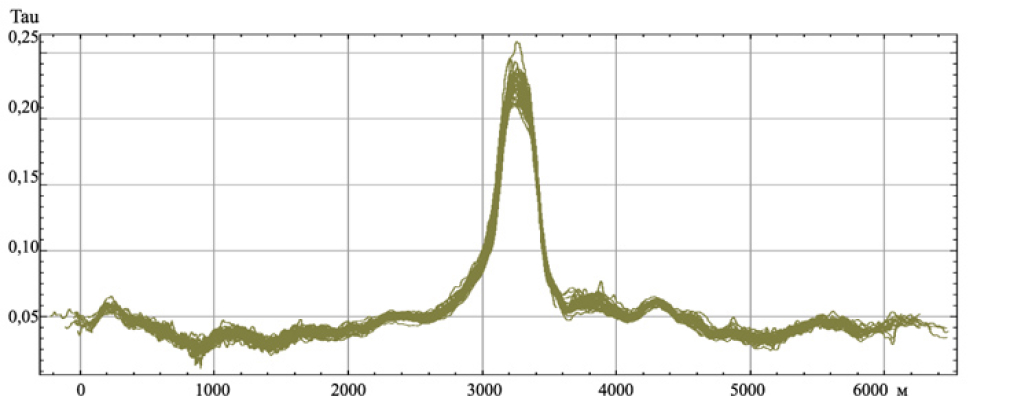

Благодаря уникальным алгоритмам вычислительной обработки сигналов влияние помех на выходе
приёмной системы ЭКВАТОР подавляется более чем в 30 раз. Это позволяет добиться высокой
чувствительности при сравнительно малом весе и компактных габаритах установки.
Инвариантность к условиям съёмки

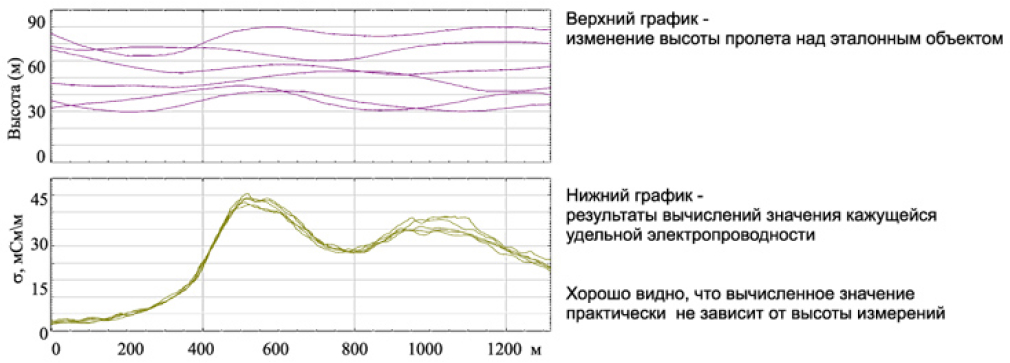

В состав комплекса ЭКВАТОР входит система контроля геометрических параметров установки,
обеспечивающая измерение пространственных координат вертолёта, передатчика, приёмника, датчика
магнитометра, высоту полёта над рельефом и другие необходимые параметры. Их учёт при обработке
данных обеспечивает на выходе высокое качество и стабильность получаемой геофизической информации.
Навигационная система и разработанные нами алгоритмы пилотирования позволяют выполнять
кондиционную съёмку вплоть до 1:5 000.
Высокое качество аэромагнитных измерений
Измерительные отсчёты магнитометра комплекса ЭКВАТОР следуют с частотой 1000 Гц при чувствительности
0.6 пТл/√Гц, что соответствует параметрам сигнала квантовых датчиков CS-3, CS-L и т.п.
Плотность измерительных отсчётов позволяет исключить из их последовательности те, которые приходятся
на время действия зондирующего импульса передатчика аэроэлектроразведочной системы. Такая частота измерений
позволяет выполнять съёмку в условиях интенсивных промышленных электрических помех.
Высокая чувствительность аэрогамма-спектрометрии
Использование нескольких линий характеристического излучения урана и тория, оригинальная методика введения
поправок за свободный радон позволяют при необходимости увеличить высоту полёта (по сравнению
со стандартной) и выполнять съёмку в условиях повышенной влажности (например, сезон дождей в Африке).
Максимальная полнота регистрируемой информации
Полнота информации, регистрируемой комплексом ЭКВАТОР, представляет геофизикам наибольшие
возможности интерпретации. Кроме традиционного для метода переходных процессов представления
результатов измерений в виде набора интегральных значений скорости изменения
сигнала в приёмных рамках - dB/li (и даже значений самого поля B(t)),
геофизик может анализировать параметры сигнала отклика в форме,
традиционной для частотных систем (синфазные и квадратурные компоненты отклика
на 14 частотах, входящих в спектр возбуждаемого сигнала).

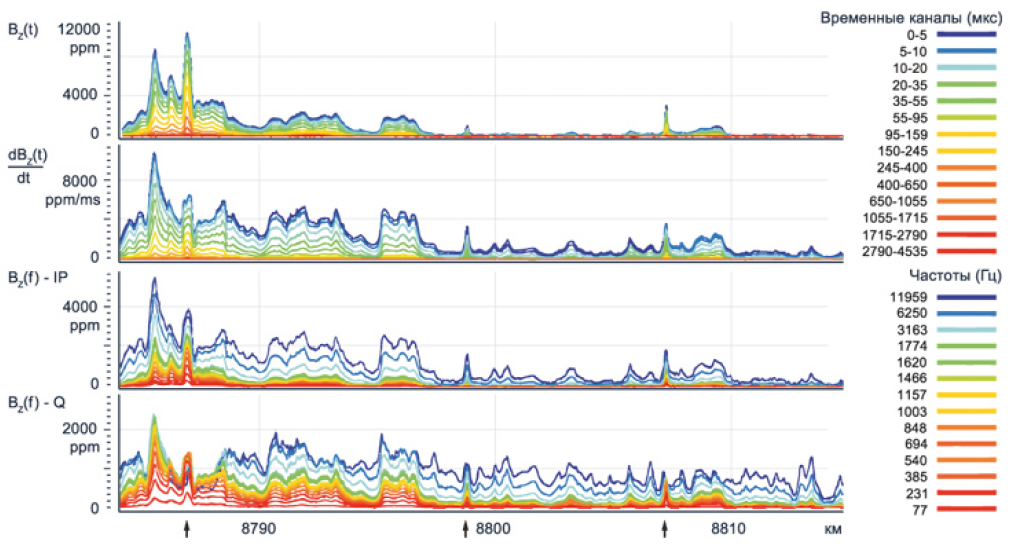

Пример данных системы ЭКВАТОР во временной (два верхних графика) ив частотной (два нижних графика) области. IP — синфазные,
Q —
квадратурные компоненты отклика.Стрелками указаны локальные аномалии в сильнопроводящей, изолирующей и среднепроводящей зонах.

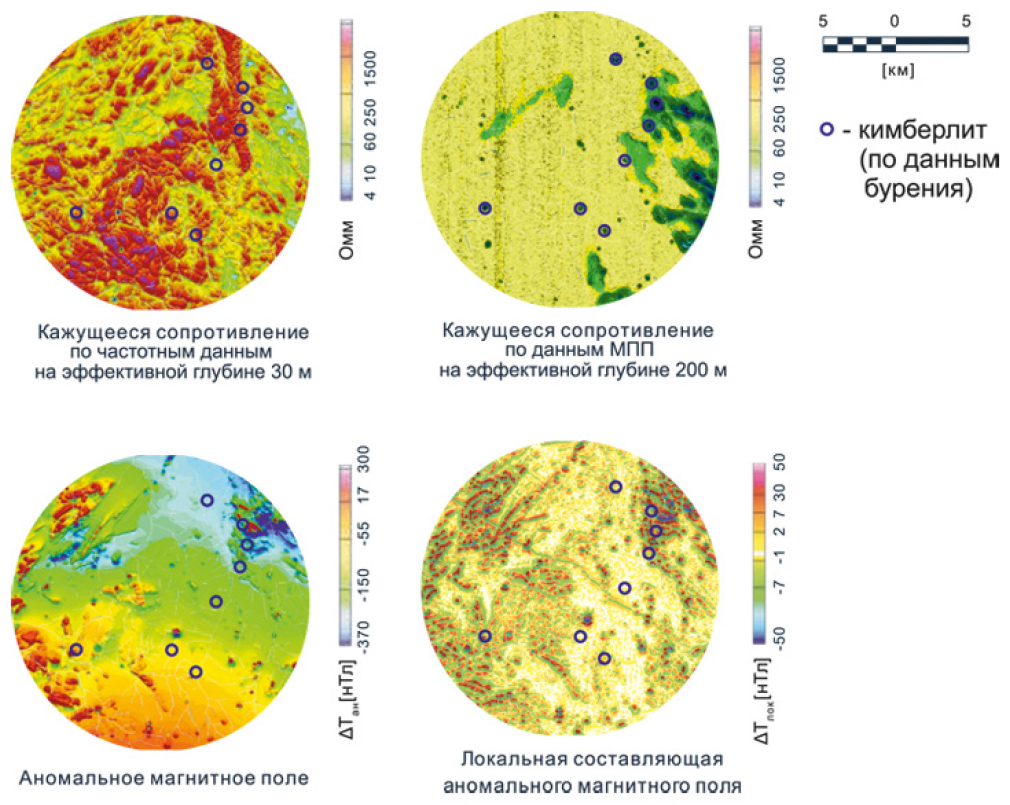

Высокая поисковая эффективность
Высокое пространственное разрешение системы ЭКВАТОР, обусловленное низким
расположением передатчика в сочетании с высоким темпом регистрации измерений
(6.6 Гц), позволяет уверенно обнаруживать малоразмерные слабоконтрастные объекты.
Доступность для всех
Высокая производительность комплекса ЭКВАТОР и простота эксплуатации обеспечивают эффективность
его применения даже на небольших съёмочных участках.
Технические характеристики
Электроразведочный канал
Принцип измерений: универсальный МПП-Ч З
Пиковый дипольный момент: 50 000–100 000 A*м2
Базовая частота возбуждения: 77 Гц
Форма импульса: обрезанный полусинус
Тип установки: буксируемая, разнесённая, передатчик внизу
Контроль геометрии установки: встроенная система позиционирования: пространственная точность 15 см, угловая точность — 2 град.
Регистрируемые данные во временной области:14 off-time каналов 5 мкс — 4,5 мс, X,Y,Z-компоненты
Регистрируемые данные в частотной области: значения синфазных и квадратурных компонент на 14 частотах от 77 до 16 000 Гц (X,Y,Z-компоненты)
Частота измерений: 200 кГц, непрерывно, в т.ч. во время возбуждения импульса
Частота выдачи данных: 6,6 Гц
Общий вес системы: 250–300 кг
Диаметр платформы передатчика: 7,5–11.5 м
Длина буксировочного кабеля: 70 м
Расположение приёмника: в гондоле, 40 м от передатчика
Энергопотребление: 100 А, 27 В
Диапазон скорости съёмки: 20–200 км/ч
Магнитный канал
Тип магнитометра: квантовый
Датчик: CS-3 или аналогичный
Чувствительность: 0,6 пТл/√Гц
Частота измерений: 1 000 Гц
Частота выдачи данных: 25 Гц
Синхронизация: по каналам GPS
Расположение датчика: в гондоле вместе с приёмником ЭМ поля
