Магнитометры GT-MAG

GT-MAG - семейство магнитометров для различных вариантов применения:

в составе комплекса аэромагнитной съёмки GT-MAG-2

при наземных геофизических исследованиях GT-MVS

в качестве магнито-вариационных станций GT-MVS-SB

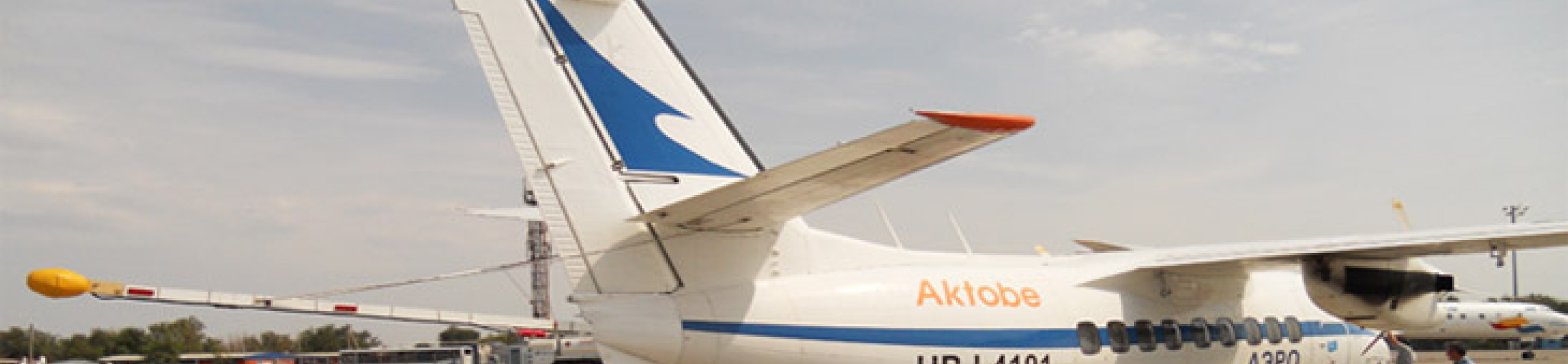

Самолёт L410, оборудованный аэромагнитным комплексом на базе аэромагнитометра GT-MAG-2. При аэромагнитной съёмке с жёстким креплением магнитометрической системы к конструкциям летательного аппарата применяется программа REINMAG, предназначенная для компенсации помехи, вызванной его магнитным влиянием.

Технические характеристики

GT‑MVS‑SB(базовая станция)

GT‑MVS(пешеходный)

GT‑MAG‑2(аэромагнитометр)

Датчик

Квантовый цезиевый с оптической накачкой (Cs, K,…)

Кол-во датчиков

Чувствительность

0,0002 нТл/√Гц

Разрешение

0,001 нТл

Темп измерений

1 Гц

до 1000 Гц

Каналы феррозонда

Темп измерений феррозонда

совпадает с темпом квантовых каналов

Устройство записи

USB-flash

Интерфейс

Wi-Fi, USB

USB

Встроенный GPS

GlobalSat OEM GPS Receiver ET-332, 1 Гц

до двух GPS-приёмников (1–100 Гц)

Внешний GPS

любой с RS-232

Радиовысотомер

TRA-4500 или Smartmicro

Программное обеспечение

NAVDAT (наземная модификация)

NAVDAT, Reinmag

Питание

10–26 В/ 15 Вт (45 Вт максимум)

22–31 В/ 15 Вт (60 Вт максимум)

Размеры блока

170x215x35 мм

325x290x70 мм

Отличительные особенности

Рекордный темп измерений

Магнитометры семейства GT-MAG обладают самой высокой частотой измерений магнитного поля — 1000 измерений в секунду при сохранении чувствительности, отвечающей лучшим из доступных к использованию квантовых датчиков — 0,2 пТл/√Гц (заявленная чувствительность датчиков CS-3, CS-L производства Scintrex составляет 0,6 пТл/√Гц). Высокая частота измерений позволяет решать важные проблемы, связанные с измерением поля в сложных условиях динамичного полёта, а также в зонах электромагнитных помех.

Работа в условиях индустриальных помех

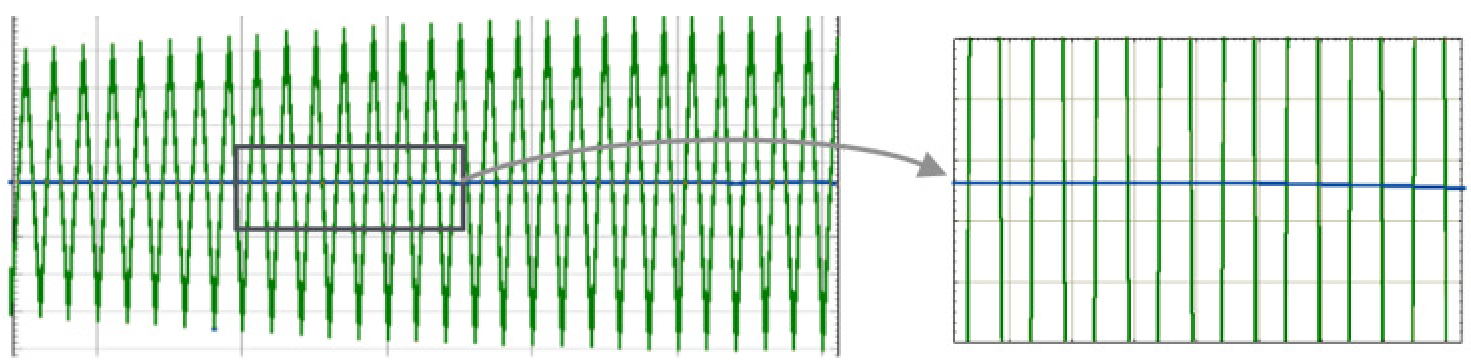

Выполнение магнитной съёмки в индустриальных районах сильно осложняется влиянием помех, создаваемых линиями электропередач. При плотности измерений в 1000 измерительных отсчётов в секунду корректное применение цифровых фильтров успешно подавляет это влияние.

Подавление помехи 50 Гц амплитуды 200 нТл

Работа вблизи вертолётного винта

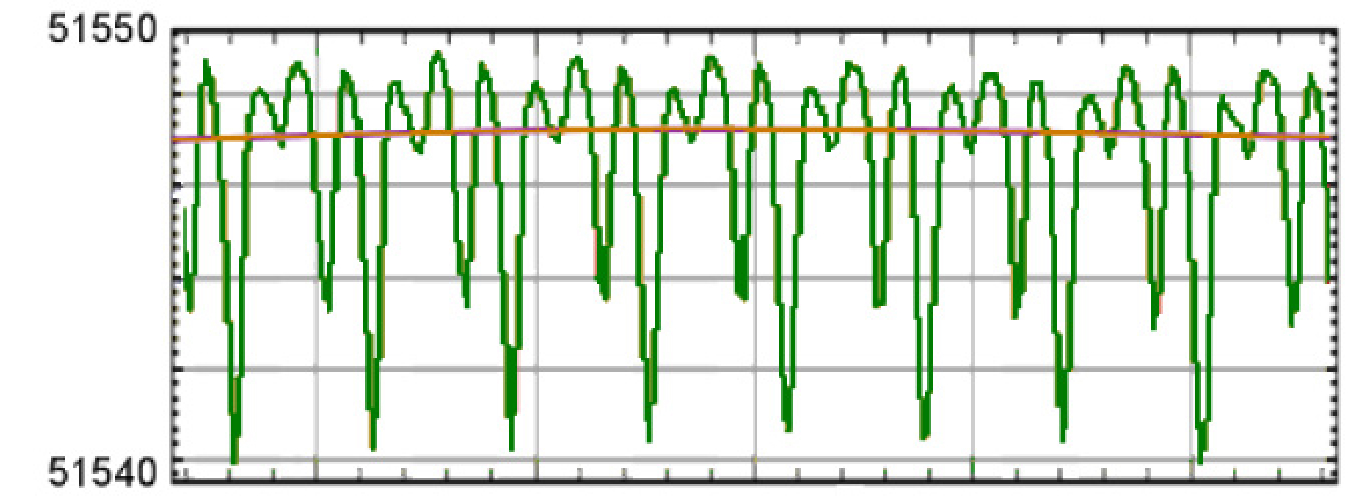

Вращение вертолётного винта неизбежно связано с циклическим изменением влияния его магнитных элементов на показания магнитометра. Скорость вращения винта непостоянна, вместе с ней меняется и характер магнитной помехи. Высокочастотные измерения позволяют существенно уменьшить помеху с помощью адаптивной цифровой фильтрации на этапе обработки данных.

Подавление помехи, созданной несущим винтом вертолёта

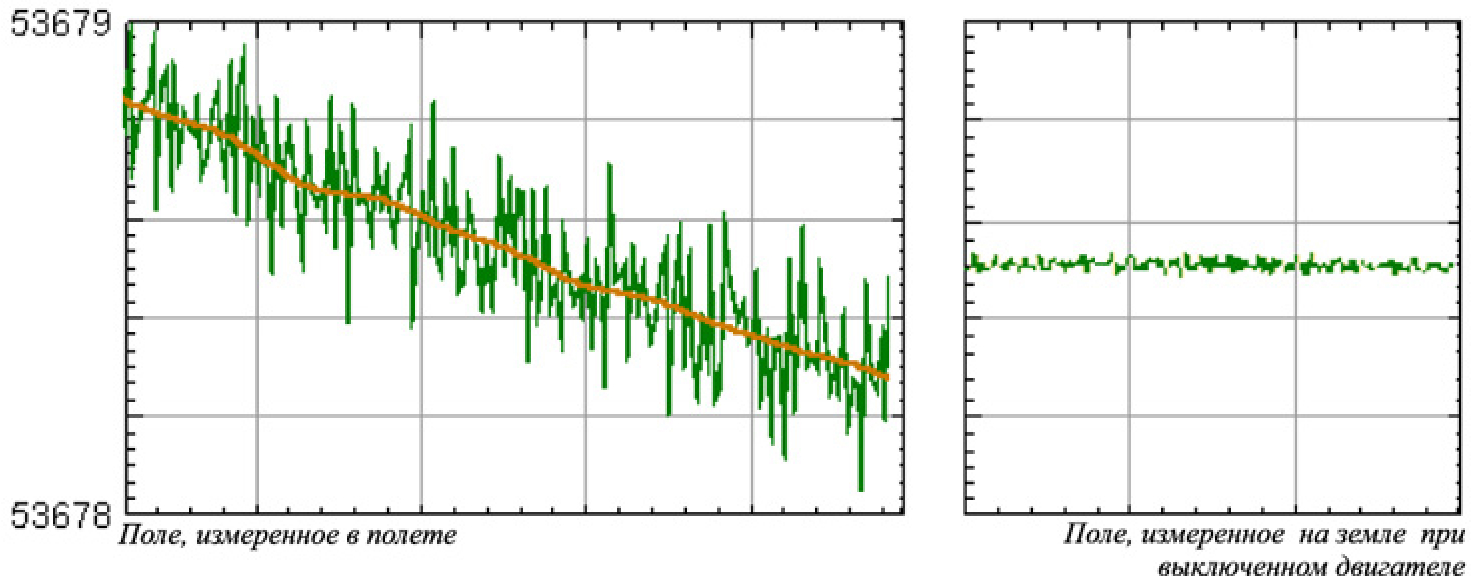

Работа в условиях влияния вибраций

Каким бы ни было крепление датчика магнитометра на борту летательного аппарата, механические вибрации, обусловленные работой двигателя, приводят к появлению помехи в диапазоне частот 20–40 Гц. Амплитуда этой помехи может на порядок превышать порог чувствительности магнитометра. Измерение поля с частотой 1000 Гц позволяет исключить и это влияние с помощью адаптивной фильтрации.

Подавление помех от вибраций

Работа в комплексе с аэроэлектроразведкой

Благодаря применению уникальной измерительной технологии аэромагнитометр GT-MAG позволяет проводить высокоточную магнитную съёмку в комплексе с электроразведкой.
